頂管施工遇障礙物解決途徑-1

發布時間：2019-01-08

摘要：

頂管施工技術在我國地下管道施工中已經得到廣泛的應用，隨著上海城市建設的不斷發展，地下空間變的日楚復雜，頂管施工過程中不可避免的遇到地下管線、建（構）筑物及其他障礙物，如何在確保地下重要管線及建（構）筑物安全的前提下清除地下碎礙物，俊頂管作業能夠連續進行，是日前頂管施工作業過程中的首要問題。本文以金山一水廠二期工程BOT部分建設工程原水輸水管線工程為例，論述了φ1400頂管在穿越葉新公路施工過程中，遇到地下降礙物后所采取的處理措施，有效的保護了頂管施工區城內的各類地下管線，機頭成功出洞，取得了良好的效果。

1. 工程概況

金山一水廠二期供水工程屬擴建項目，工程范圍包括：取水泵站、凈水廠、原水輸水管線，橫跨上海市松江、金山兩區，供水規模為20萬m2/d。原水管線作為金山一水廠二期工程BOT部分工程的重要組成部分，全長8.045Km，連接取水泵站和凈水廠。主要工程量為1根DN1400mm螺旋雙面埋弧焊鋼管管道，除開槽埋管外，還有12座管橋及兩個過路頂管。

本工程穿越葉新公路（里程樁號：2+031.59~2+127.64）采用頂管施工，長度96.05m，管頂覆土厚度2.4m，頂管機械采用④1200泥水平衡頂管機。頂進過程中需穿越一根移動光纜及兩根軍用光纜，并確保施工范圍內正在運行中的兩根一期DN1000原水取水管安全。

2. 施工方案

本工程頂管工作井和頂管接收井平面內徑尺寸分別為10.55m×5m和5mx4.5m的矩形井，頂管工作井、接收井采用13m長SP-IV500×250×22.5鋼板樁作為基坑開挖的圍護結構，坑內底向下3m及管道后靠背和前導墻的井外2m長范圍內采用了壓密注漿，井內設置HN700×300×13x24鋼圍模和φ450×12鋼支撐。

由于前期物探資料不詳盡，過葉新公路頂管施工在頂出第一節6m鋼管后，含頂管機頭進洞總長約10m，遇到障礙物無法繼續頂進。經現場開挖樣洞探查，頂管碰到金山水廠一期工程DN1000原水管（球磨鑄鐵管）的45°轉角混凝土支墩，混凝土總量約100m3，致使本工程頂管施工無法繼續頂進?，F(xiàn)場探查的情況如圖1所示。

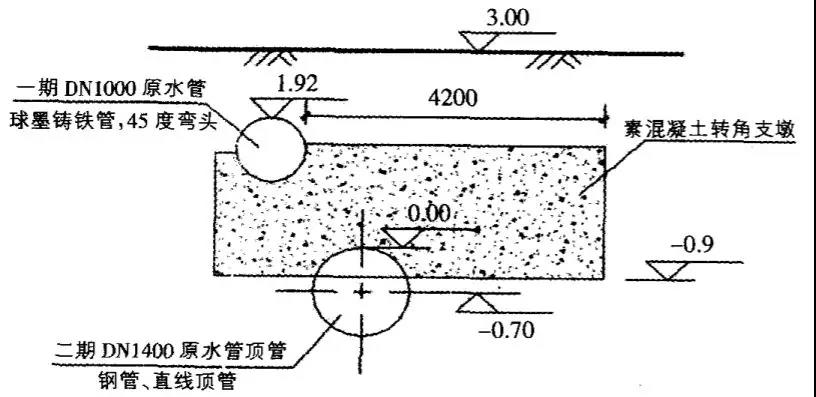

圖1二期頂管遇一期轉角支墩示意圖

根據施工現場狀況及條件，經開挖探摸，擬采取以下處理方案：

頂管線路和工作井移位，從混凝土支墩西側通過，避開一期轉角支墩，在工作井西側6m位置另做新工作井，老工作井報廢，待機頭及第一節管材取出后回填至原地面標高，原接收井井位不變。

2.1施工現場探摸

葉新公路北側、張米路西側區域現有東西走向移動信息光纜一根、軍用信息光纜二根，污水管φ300一根，以及南北向DN1000原水管道兩根和信息光纜一根?，F(xiàn)務必對靠東側的DN1000原水管道和該處轉角混凝土支墩進行探摸，將該處原水管道（含轉角及轉角北側一節6m管段）挖開，露出轉角構件和北側第一段管節的承插接口，探明轉角混凝土支墩處的混凝土地面標高，以確保重新頂管避開砼支墩。

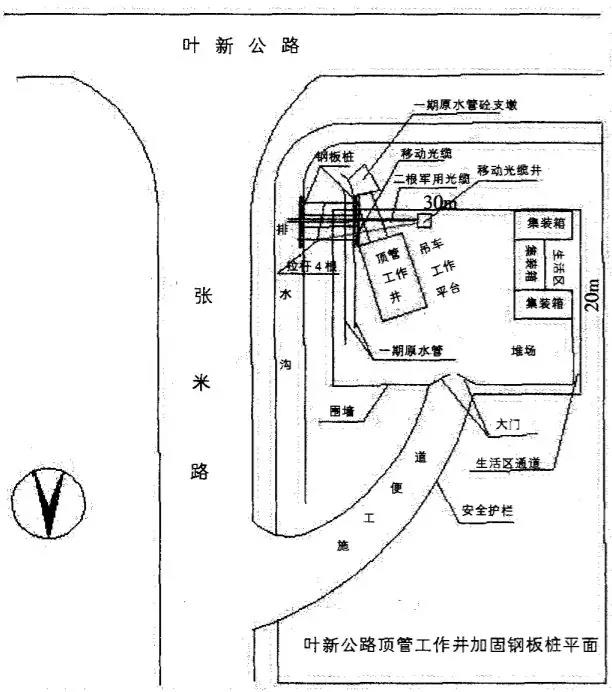

施工現場管線分布見圖2。

圖2施工現場管線分布圖
